Panasonic Aquarea T-CAP BIG "M" monoblokk levegő-víz hőszivattyú, 30 kW (WH-CME8L+WH-WXG30ME8)

Részletes leírás

TERMÉKLEÍRÁS

​A Panasonic T-CAP Big „M” a Panasonic Aquarea család tagja, és a lég-víz hőszivattyúk között kiemelkedő teljesítményt kínál nagyobb rendszerekhez (pl. társasházak,)

A „BIG M” elnevezés arra utal, hogy ez a sorozat magasabb teljesítményű kivitelekre lett méretezve (20-30 kW tartományban) a hagyományos M-sorozat fölött. Jobban skálázható rendszerek számára: több egység kaszkádban vezérelhető.

A Panasonic Aquarea T-CAP BIG "M" monoblokk levegő-víz hőszivattyú, 30 kW (WH-WXG30ME8+WH-CME8L)  kültéri egysége „monoblokk” kialakításnak köszönhetően minden lényeges alkatrész – a kompresszor, a hűtőkör és a ventilátor – a kültéri egységben található, így a beltéri telepítés egyszerű, csak a vízoldali csatlakozások kialakítása szükséges. Ez a megoldás nemcsak gyors és biztonságos telepítést biztosít, hanem csökkenti a hűtőközeg-kezelésből fakadó költségeket és kockázatokat is.

A Panasonic legújabb generációs Aquarea T-CAP „M” sorozata a hőszivattyúk azon családjához tartozik, amelyek kiemelkedő teljesítményt nyújtanak még szélsőséges időjárási viszonyok között is. A T-CAP (Total Capacity) technológia lényege, hogy a berendezés képes fenntartani névleges fűtőteljesítményét egészen –20 °C külső hőmérsékletig, sőt a működési tartomány elérheti a –28 °C-ot is.

A „T-CAP” megoldás egy olyan speciális technológiai koncepció, amely arra szolgál, hogy a hőszivattyú teljes névleges teljesítményét megtartsa alacsony külső hőmérsékleteken is, és ne csökkenjen a fűtőkapacitás, ne legyen szükség kiegészítő elektromos fűtésre normál üzemi tartományban. A hűtőközeg áramlását úgy alakítják, hogy az alacsony nyomású, alacsony hőmérsékletű folyadék és gőz az egyik belső csőben, míg a magasabb nyomás, magasabb hőmérsékletű rész a külső csőben halad.

Az „M” sorozat legfontosabb újdonsága a környezetbarát R290 (propán) hűtőközeg alkalmazása, amely alacsony GWP értékének (Global Warming Potential ≈ 3) köszönhetően fenntarthatóbb megoldást kínál, miközben lehetővé teszi a magas előremenő vízhőmérsékleteket is. Az új konstrukció akár 75 °C-os előremenő vízhőmérsékletet képes biztosítani, így a rendszer nemcsak padlófűtéssel és alacsony hőmérsékletű fancoilokkal, hanem meglévő radiátoros rendszerekhez is kiválóan illeszthető.

A Panasonic Aquarea T-CAP BIG "M" monoblokk levegő-víz hőszivattyú, 30 kW (WH-WXG30ME8+WH-CME8L)  T-CAP „M” sorozata a hőszivattyúk azon családjához tartozik, amelyek kiemelkedő teljesítményt nyújtanak még szélsőséges időjárási viszonyok között is. A T-CAP (Total Capacity) technológia lényege, hogy a berendezés képes fenntartani névleges fűtőteljesítményét egészen –20 °C külső hőmérsékletig, sőt a működési tartomány elérheti a –28 °C-ot is.

A Panasonic nagy hangsúlyt fektet az egyszerű használatra és a távvezérlésre. A T-CAP „M” monoblokk támogatja a Panasonic Comfort Cloud alkalmazást, amellyel a felhasználó bárhonnan vezérelheti a berendezést. Az Aquarea Service Cloud pedig a szakemberek számára biztosít távoli diagnosztikai és karbantartási lehetőséget, ami gyors hibafeltárást és biztonságos üzemeltetést tesz lehetővé.

A WH-CME8L egy vezérlőmodul Contrrol Box, amely a Panasonic Aquarea T-CAP M sorozatú levegő-víz hőszivattyús rendszerek belső vezérléséhez szolgál. A modul bővíthető olyan funkciókkal, mint például opcionális elektronikai kártyák, további vezérlés vagy kommunikációs lehetőségek. A modul felel az elektromos táplálás biztosításáért, a rendszer kommunikációjáért a kültéri egységgel, valamint az opcionális elektromos fűtőbetétek vezérléséért. Két CN-CNT porttal rendelkezik (kommunikációs portok) a rendszer és esetleges kiegészítők.

TULAJDONSÁGOK

-   A teljes hűtőkör, kompresszor, kondenzátor, expanziós szelep és hőcserélő kültéri egységbe van integrálva.
-   A házba már nem hűtőközeg-vezetékek érkeznek, hanem csak fűtési/hűtési vízcsövek.
-   Ez a kialakítás egyszerűsíti a telepítést, hiszen nincs szükség F-gáz képes klímaszerelőre, csak vízgépészeti szakemberre.
-   A monoblokk rendszer zárt, gyárilag feltöltött hűtőkörrel érkezik
-   Fűtési teljesítmény megtartása a T-CAP technológia biztosítja, hogy a hőszivattyú –20 °C külső hőmérsékletig is fenntartja névleges teljesítményét, így nincs szükség túlméretezésre.
-   A berendezés képes akár –28 °C külső hőmérsékleten is működni, valamint nyáron hűtési üzemmódban is használható.
-   Magas előremenő vízhőmérséklet – akár 75 °C, így meglévő radiátoros fűtési rendszerek korszerűsítéséhez is alkalmas.
-   Energiahatékonyság – szezonális jóságfoka (SCOP) jellemzően A+++ osztályba esik, padlófűtésnél különösen kedvező értékek érhetők el.
-   A berendezés integrálható különféle fűtési rendszerekbe, padlófűtés, radiátorok, fan-coil egységek, használati melegvíz tárolók – illetve felújítási projekthez is alkalmas.
-   A rendszer támogatja a Panasonic Comfort Cloud és Aquarea Service Cloud megoldásokat, lehetővé téve távoli vezérlést, adatmonitoringot és karbantartási támogatást.
-   Lehetőség van meglévő kazánnal kombinált hibrid rendszer kialakítására, például fokozatos átállás esetén.
-   A gyárilag deklarált 29 dB(A) hangnyomás 5 méteren (csendes üzemmód) kedvező érték.

Beltéri

-   Kompatibilitás Panasonic Aquarea M sorozat kültéri egységekkel (pl. WH-WXG09ME5, WH-WXG12ME5)
-   Feladat a  kültéri egység vezérlése, kommunikáció, rendszerfelügyelet, segédfűtés vezérlése, bővítés (kiegészítő modulok)
-   Bővíthetőség interfészek, két CN-CNT port (kommunikációs portok)
-   Beépített Wi-Fi adapter (vagy modul) – lehetőség távoli vezérlésre, kapcsolódás a Panasonic Comfort Cloud rendszerhez
-   A vezérlő modul képes kezelni egy kiegészítő elektromos fűtést
-   Lehetőség Modbus / BMS (épületfelügyeleti rendszer) integrációra
-   Feladata a rendszer hidraulikai részének (szivattyú, érzékelők) vezérlésének integrálása
-   A modul működése a kültéri egységtől, érzékelőktől, hidraulikai kialakítástól, vezérlő szoftvertől is függ.

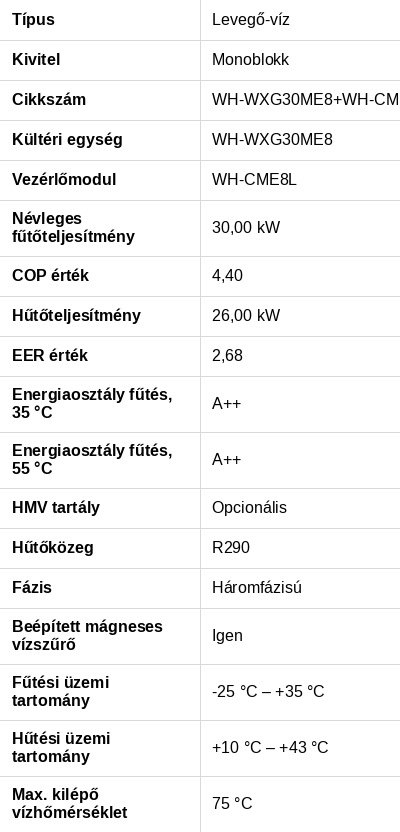

FONTOSABB MŰSZAKI ADATOK

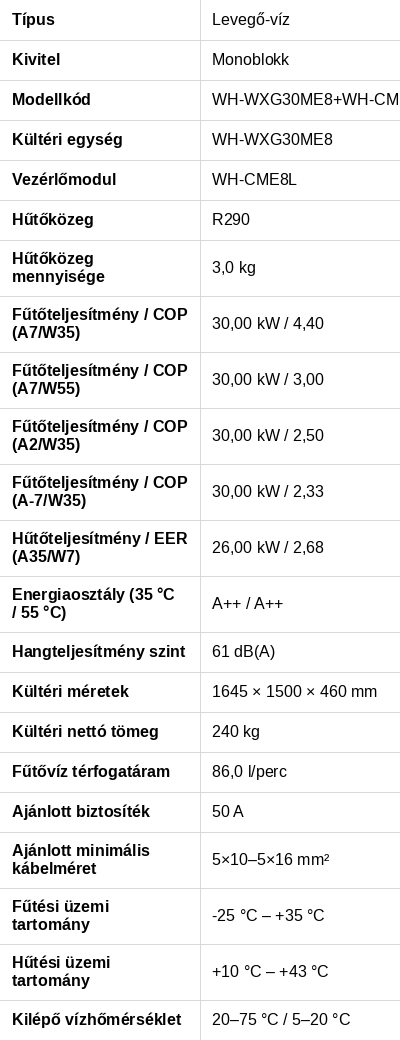

RÉSZLETES MŰSZAKI ADATOK

LETÖLTHETŐ DOKUMENTUMOK
